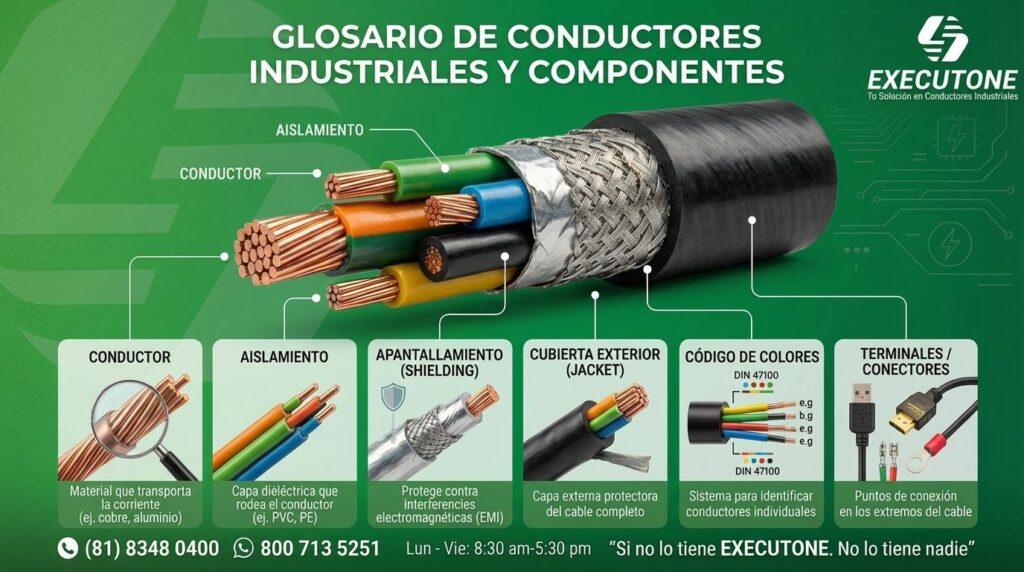

Conductor

Es el material metálico dentro del cable que permite el paso de la corriente eléctrica. En cables industriales, el conductor suele ser de cobre (el más común por su excelente conductividad) o de aluminio (más ligero y económico, usado en instalaciones de alta potencia). Puede ser sólido —un solo hilo grueso— o trenzado —muchos hilos finos enrollados juntos, lo que le da más flexibilidad.

Aislamiento

Es el recubrimiento no conductor (generalmente PVC, XLPE, EPR u otros polímeros) que rodea al conductor para evitar que la corriente eléctrica escape hacia donde no debe. El tipo de aislamiento determina cuánta temperatura, humedad o agentes químicos puede soportar el cable a lo largo de su vida útil.

Cubierta

Es la capa más externa del cable. Su función principal no es eléctrica sino mecánica y química: proteger los conductores y el aislamiento interior del ambiente, del roce, de productos químicos, del aceite o del sol. No confundir con el aislamiento, que está en contacto directo con el conductor; la cubierta es la “piel” del cable.

Tip Executone

En ambientes con aceite (como maquinaria CNC), asegúrate de pedir cables con cubierta resistente a aceite. Muchos problemas de mantenimiento ocurren precisamente por usar cables con cubierta inadecuada para el entorno.

AWG

Es el sistema norteamericano para medir el diámetro de los conductores. Funciona de forma contra-intuitiva: a mayor número AWG, más delgado es el cable. Un cable 22 AWG es muy delgado (para señales), mientras que un 4/0 AWG (también escrito 0000) es un cable muy grueso para alta potencia. En México convivimos con la nomenclatura AWG y la métrica (en mm²), así que es importante saber convertir entre ambas.

Calibre

Término coloquial en la industria mexicana para referirse al diámetro del conductor. Se puede expresar en AWG (sistema americano) o en mm² (sistema métrico europeo). El calibre determina cuánta corriente puede conducir el cable sin sobrecalentarse, lo que está directamente relacionado con la potencia que puede manejar el circuito.

Regla general

A mayor amperaje requerido, mayor calibre (más mm² o menor número AWG). Dimensionar mal el calibre es uno de los errores más comunes y más costosos en instalaciones industriales.

Tension Nominal

Es el voltaje máximo de operación para el que fue diseñado el cable, expresado generalmente como U₀/U (voltaje fase-tierra / voltaje fase-fase). Un cable 600V no debería usarse en instalaciones de mayor voltaje. En México, las tensiones más comunes en industria son 127V, 220V, 480V y 600V para distribución eléctrica.

Importante

Siempre usar un cable con tensión nominal igual o mayor a la de la instalación. Nunca al revés.

Capacidad de corriente

Es la cantidad máxima de corriente eléctrica (en amperes) que un cable puede transportar de forma continua sin que su temperatura supere el límite de seguridad del aislamiento. Depende del calibre, el material del conductor, el tipo de aislamiento, la temperatura ambiente y el método de instalación (enterrado, en charola, al aire libre, etc.).

Caida De Tension

Es la diferencia de voltaje entre el inicio y el final de un cable cuando hay corriente circulando. Se produce porque todo conductor tiene resistencia eléctrica. En instalaciones largas, si no se calcula bien, los equipos al final del circuito pueden recibir menos voltaje del necesario, afectando su funcionamiento. La NOM-001-SEDE establece los límites máximos permisibles.

Ejemplo práctico

Una bomba que requiere 220V pero recibe 205V por caída de tensión en cables subdiamensionados puede sobrecalentarse o no arrancar correctamente.

Trenzado

Se refiere a cómo están agrupados los hilos metálicos que forman el conductor. Un conductor sólido es un único hilo; un conductor trenzado tiene múltiples hilos finos enrollados en espiral. A mayor número de hilos más finos, mayor flexibilidad del cable. Esto es crítico para aplicaciones de movimiento continuo como brazos robóticos o cables en cadenas portacables.

Clase 5 vs Clase 6

Clase 5 = cable flexible estándar. Clase 6 = cable altamente flexible, ideal para movimiento continuo. Si usas Clase 5 en una cadena portacable, el cable fallará prematuramente por fatiga.

Resistencia electrica del conductor

Es la oposición que ofrece el material conductor al flujo de corriente eléctrica. Se mide en ohms por kilómetro (Ω/km). Cuanto mayor sea el calibre (más mm²), menor será la resistencia y por lo tanto menores las pérdidas de energía. El cobre tiene menor resistencia que el aluminio, lo que lo hace preferible en instalaciones donde el espacio es limitado.

Apantallado/ Blindado

Un cable apantallado (también llamado blindado) tiene una capa adicional de material conductor —generalmente una malla de cobre o una lámina de aluminio— que rodea los conductores de señal. Esta pantalla bloquea las interferencias electromagnéticas externas (EMI) que podrían corromper las señales de control o instrumentación. Es indispensable en ambientes industriales con variadores de frecuencia, inversores o equipos de soldadura cercanos.

Cuándo usarlo

Siempre que se transmitan señales analógicas de baja amplitud (4-20 mA, 0-10V) o protocolos de comunicación industrial (Profibus, DeviceNet) en ambientes con mucho “ruido” eléctrico.

EMI/ RFI

EMI (Electromagnetic Interference) y RFI (Radio Frequency Interference) son perturbaciones electromagnéticas generadas por equipos eléctricos o transmisiones de radio que pueden afectar el funcionamiento de otros equipos o corromper señales de control. En entornos industriales, los variadores de frecuencia (VFD), motores eléctricos y equipos de soldadura son fuentes comunes de EMI. Los cables apantallados y la correcta instalación a tierra son las principales defensas.

TIPOS DE CABLES

Cables de Potencia

Cable diseñado para conducir corriente eléctrica de media a alta intensidad hacia motores, transformadores, tableros de distribución y otros equipos industriales. Sus conductores son de mayor sección (calibre grueso) y sus aislamientos están diseñados para soportar voltajes y temperaturas elevadas. Ejemplos comunes: cables THW, THHN/THWN, USE-2, RHH/RHW.

Cable de Control

Cable multiconductor diseñado para transmitir señales eléctricas de baja potencia que comandan o supervisan dispositivos: botones, sensores on/off, contactores, solenoides. Son cables de múltiples pares o conductores (desde 2 hasta 37 o más), con aislamiento para 300V o 600V. No transportan tanta corriente como los de potencia, pero sí requieren buena protección mecánica y muchas veces apantallamiento.

Aplicación típica

El cableado desde un tablero de control PLC hacia los sensores y actuadores de una línea de producción.

Cable de Instrumentacion

Cable especializado para transmitir señales analógicas de muy baja amplitud provenientes de instrumentos de medición: transmisores de presión, temperatura, flujo, nivel, etc. Los más comunes trabajan con señales de 4-20 mA o 0-10 V. Siempre son apantallados (para proteger las señales de ruido) y se fabrican en pares o multipares. La integridad de la señal es crítica: un cable mal blindado puede dar lecturas falsas.

Cable para VFD

Cable diseñado específicamente para la conexión entre un variador de frecuencia (VFD o inversor) y el motor que controla. Los VFD generan señales de alta frecuencia (pulsos PWM) que producen mucha interferencia electromagnética y estrés en el aislamiento. Por eso, estos cables tienen aislamiento reforzado para soportar los picos de voltaje (dV/dt), pantalla de baja impedancia y a veces conductores adicionales para la tierra de alta frecuencia.

Error común

Usar un cable de potencia convencional entre VFD y motor parece funcionar al principio, pero el aislamiento se degrada aceleradamente por los picos de tensión del variador, generando fallas prematuras.

Cable para Servo (SERVOMOTOR)

Cable diseñado para conectar servomotores y sus drivers. Los servomotores se usan en aplicaciones de posicionamiento preciso (CNC, robots, centros de maquinado) y requieren cables que conduzcan tanto la potencia del motor como las señales del encoder (realimentación de posición). Son altamente flexibles (para movimiento continuo), con pantalla individual en los pares de señal y cubierta resistente a aceite y abrasión.

Cable Flexible para Movimiento Continuo

Cable especialmente diseñado para soportar flexión continua y repetitiva sin fallar. Tiene conductores de clase 6 (muchos hilos muy finos), materiales de aislamiento altamente elásticos y construcción que evita que los conductores se retuerzan bajo ciclos de movimiento. Se usa en cadenas portacables, brazos robóticos y cualquier parte de la maquinaria que se mueva constantemente. Un cable estándar en estas aplicaciones fallará rápidamente por fatiga mecánica.

Cable Armado

Cable que incorpora una capa de protección mecánica (armadura) entre el aislamiento y la cubierta exterior. Esta armadura puede ser una cinta de acero galvanizado, una malla de hilos de acero o de aluminio. Protege los conductores de impactos, compresión y roedores. Se usa en instalaciones subterráneas, ambientes con riesgo de daño físico (minas, construcción) o donde el cable va expuesto sin canalización adicional.

Cable THHN / THWN

THHN significa Thermoplastic High Heat-resistant Nylon-coated (plástico termorresistente con recubrimiento de nylon). THWN agrega resistencia al agua. Es el cable de instalación eléctrica más utilizado en México para instalaciones en conduit, charolas y ductos. Temperatura máxima: 90°C en seco (THHN) y 75°C en húmedo (THWN). Voltaje: 600V. Cumple con NOM-001-SEDE.

Cable  SHF1 / SHF2

Cables con aislamiento y cubierta de poliolefina reticulada, diseñados para aplicaciones offshore, plataformas petroleras y ambientes con requerimientos de baja emisión de humo y halógenos. SHF1 tiene cubierta simple; SHF2 tiene cubierta de mayor resistencia. Muy utilizados en la industria petrolera y petroquímica mexicana por sus propiedades ante incendio.

Cable De Comunicacion Industrial

Cables diseñados para la transmisión de datos en redes de automatización industrial. Incluyen cables para Profibus DP (par trenzado con pantalla, violeta), DeviceNet (par trenzado con alimentación, colores específicos), Industrial Ethernet (Cat5e/Cat6 con cubierta industrial), PROFINET y otros protocolos. Son más robustos que sus equivalentes de oficina y resisten las condiciones de planta: temperatura, vibraciones, aceites y EMI.

Cable Libre De Halogenos (LSZH)

LSZH (Low Smoke Zero Halogen) designa cables cuya cubierta e aislamiento no contienen halógenos (cloro, flúor, bromo). En caso de incendio, no emiten humos densos ni gases ácidos tóxicos que podrían dañar equipos o dificultar la evacuación. Son obligatorios en espacios confinados, túneles, centros de datos y aplicaciones donde la seguridad de las personas es prioritaria.

Cable Multipolar

Cable que agrupa varios conductores dentro de una misma cubierta. Se denominan por el número de conductores: 3×2.5mm², 4×10mm², 12×1mm², etc. Simplifican las instalaciones al reducir el número de cables individuales a tender, lo que facilita el mantenimiento y reduce el espacio en bandejas y ductos.

Materiales Y Aislamientos

PVC (policloruro de vinilo)

Es el material de aislamiento y cubierta más utilizado en cables eléctricos gracias a su costo bajo, buena resistencia mecánica y facilidad de procesamiento. Sin embargo, tiene limitaciones: no es adecuado para temperaturas altas (>90°C), se vuelve frágil a bajas temperaturas, y al quemarse emite gases corrosivos que contienen cloro. Para aplicaciones estándar en instalaciones interiores es la opción más económica y funcional.

XLPE (Polietileno Reticulado)

Polietileno que ha sido sometido a un proceso de reticulación (cross-linking) que modifica su estructura molecular, haciéndolo mucho más resistente al calor, la humedad y los esfuerzos eléctricos. Soporta temperaturas de hasta 90°C en operación continua (y 130°C en sobrecarga). Es el aislamiento estándar para cables de media y alta tensión y para aplicaciones exigentes en la industria.

TPE / TPU

TPE (Elastómero Termoplástico) y TPU (Poliuretano Termoplástico) son materiales de aislamiento y cubierta altamente flexibles, resistentes al aceite, los químicos y la abrasión. Son los preferidos para cables de movimiento continuo, cables de robot y aplicaciones en cadenas portacables. El TPU es especialmente duro y resistente al desgaste por abrasión. Ambos son más caros que el PVC pero tienen una vida útil mucho mayor en aplicaciones dinámicas.

EPR (Goma De Etileno-Propileno)

Elastómero sintético usado como aislamiento en cables que requieren alta flexibilidad, buena resistencia a la intemperie, ozono y temperaturas extremas (de -60°C a +150°C). Común en cables portátiles de maquinaria pesada, cables de minería, equipos de soldadura y aplicaciones al aire libre. Su flexibilidad se mantiene incluso a bajas temperaturas.

Silicona

Material de aislamiento y cubierta basado en polímeros de silicio. Destaca por su rango de temperatura extraordinario (-90°C a +200°C), flexibilidad a cualquier temperatura, resistencia al ozono y a los rayos UV. Es el material indicado para hornos industriales, aplicaciones criogénicas, cocinas industriales e instalaciones aeroespaciales. Su costo es significativamente mayor que el PVC o el XLPE.

Acero Galvanizado (Armadura)

El acero galvanizado (zinc sobre acero) es el material más común en las armaduras de cables. Proporciona protección contra impactos, aplastamiento y roedores. El galvanizado evita la corrosión. En ambientes húmedos o marinos se puede usar acero inoxidable o alambre de aluminio como alternativa para mayor resistencia a la corrosión.

Cable Estañado

Conductor de cobre al que se le aplica un recubrimiento delgado de estaño. Este recubrimiento mejora la soldabilidad del conductor (ideal para terminales), protege contra la corrosión en ambientes húmedos y eleva ligeramente la temperatura de trabajo del cable. Se usa principalmente en cables de control, instrumentación y cables marinos.

Pantalla De Apantallamiento

Capa conductora (malla de hilos de cobre, cinta de aluminio o combinación de ambas) que envuelve los conductores para protegerlos de interferencias electromagnéticas. La efectividad del blindaje se mide en porcentaje de cobertura: 85%, 95%, 100%. Para señales críticas se prefiere 95-100% de cobertura. La pantalla debe conectarse a tierra en un punto para ser efectiva; conectarla en ambos extremos puede crear corrientes de tierra no deseadas.

Normas Y Certificaciones

Norma Oficial Mexicanas (NOM)

Las Normas Oficiales Mexicanas son de cumplimiento obligatorio en México. Las más relevantes para instalaciones eléctricas industriales son: NOM-001-SEDE (Instalaciones Eléctricas), que especifica los requisitos de seguridad para instalaciones en general; NOM-003-SEGOB (prevención de incendios); y NOM-029-STPS (mantenimiento de instalaciones eléctricas en centros de trabajo). Usar cables que no cumplan con NOM puede representar una violación legal y un riesgo de seguridad.

UL (Underwriters Laboratories)

Organización de certificación de seguridad con sede en EE.UU. Sus certificaciones son ampliamente reconocidas y aceptadas en México, particularmente en la industria maquiladora y en equipos de origen norteamericano. Un cable UL Listed ha sido probado y cumple los estándares de seguridad de Underwriters Laboratories. Muchas empresas de manufactura en México exigen cables con certificación UL en sus instalaciones.

NEC (National Electrical Code)

Código eléctrico publicado por la NFPA (National Fire Protection Association) en EE.UU., ampliamente adoptado como referencia técnica internacional. En México, la NOM-001-SEDE está basada en el NEC. Muchos fabricantes y plantas en México especifican sus instalaciones conforme al NEC directamente, especialmente en la industria automotriz y de manufactura de exportación.

ATEX

Directiva europea que define los estándares para equipos y sistemas de protección usados en atmósferas potencialmente explosivas (con gas, vapor o polvo inflamable). Los cables ATEX se usan en refinerías, plantas petroquímicas, plantas de gas y aplicaciones similares donde existe riesgo de explosión. En México se usa principalmente en la industria de oil & gas, donde Pemex y las plantas privadas suelen exigir esta certificación.

IP (Ingress Protection) – Grado De Proteccion

Sistema de clasificación (IEC 60529) que indica el nivel de protección que ofrece un equipo eléctrico o conector contra la entrada de sólidos (polvo) y líquidos (agua). Se expresa con dos dígitos: IP65, IP67, IP68, etc. El primer dígito (0-6) indica protección contra sólidos; el segundo (0-9) contra líquidos. IP67, por ejemplo, significa protección total contra polvo (6) e inmersión en agua hasta 1 metro de profundidad durante 30 minutos (7).

IEC (nternational Electrotechnical Commission)

Organización internacional que publica estándares para tecnologías eléctricas y electrónicas. Sus normas (como IEC 60227 para cables de PVC o IEC 60502 para cables de potencia) son referencia mundial. En México conviven normas IEC y NEC/NEMA dependiendo del origen de los equipos y la empresa. Los equipos europeos típicamente siguen IEC; los norteamericanos siguen NEMA/NEC.

RoHs

Directiva europea (Restriction of Hazardous Substances) que restringe el uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos, incluyendo cables. Prohíbe o limita el plomo, mercurio, cadmio, cromo hexavalente y ciertos retardantes de llama bromados. Es requerimiento para exportar equipos a Europa y es exigido por muchas empresas multinacionales en sus cadenas de suministro globales, incluyendo plantas en México.

Conector Glandula

Accesorio de instalación (también llamado prensaestopas o cableglándula) que sella la entrada de un cable a una carcasa, tablero o equipo eléctrico. Cumple dos funciones: sujeta mecánicamente el cable (evitando que se jale) y sella el punto de entrada contra el ingreso de polvo, agua, aceite o gases. Su grado de protección se especifica con el índice IP. Se fabrican en diferentes materiales: nylon, latón, acero inoxidable, dependiendo del ambiente.

Conector Rectangular Industrial

Conectores de forma rectangular que permiten interconectar múltiples conductores (potencia, señal y datos) en un solo punto de conexión. Se usan ampliamente en maquinaria industrial, robots y equipos CNC para hacer conexiones rápidas y seguras. Son modulares: permiten insertar módulos de diferentes tipos (potencia, señal analógica, señal digital, neumática, fibra óptica) en una misma carcasa. Las marcas más reconocidas son Harting (Han), Phoenix Contact y Weidmüller.

Prensaestopas

Término en español usado de forma indistinta con “glándula de cable” o “cable gland” para referirse al accesorio de sellado y sujeción en la entrada de cables a equipos eléctricos. Históricamente se llamó así porque “estopa” es un material de fibra que se usaba para sellar; el “prensa” hace referencia al mecanismo de sujeción. Hoy en día son de polímero o metal y no contienen estopa, pero el nombre persiste en la industria mexicana.

Rosca NTP / PG

Las entradas de cables en tableros y cajas eléctricas tienen roscas de diferentes estándares. NPT (National Pipe Thread) es el estándar americano, cónico, muy común en México. PG (Panzergewinde) es el estándar alemán, cilíndrico, frecuente en equipos europeos. M (métrico) es otro estándar común en equipos europeos. Es fundamental saber qué rosca tiene el tablero para comprar las glándulas correctas; una glándula NPT no entra en una entrada PG aunque parezcan similares.

Terminal De Cable

Accesorio metálico que se crimpa o suelda al extremo del conductor para facilitar su conexión a bornes, tornillos o buses eléctricos. Existen múltiples tipos: punta tubular (ferrule, para conexión a bornes de resorte o tornillo), zapata tipo ojo (para conexión a tornillos), tipo horquilla, tipo lengüeta plana, etc. El uso de terminales adecuadas mejora la confiabilidad eléctrica y facilita el mantenimiento; conexiones con cable pelado directo a tornillo son menos confiables y se deterioran con el tiempo.

Conector M12 / M8

Conectores circulares de pequeño formato ampliamente usados en automatización industrial para conectar sensores, actuadores y equipos de campo. M12 (12mm de diámetro) es el más estándar y viene en versiones de 3, 4, 5, 8 y 12 pines. M8 es más compacto. Existen diferentes codificaciones para diferentes aplicaciones: A-coded para sensores, B-coded para Profibus, D-coded para redes Ethernet industrial, X-coded para Ethernet de alta velocidad (10Gbps). Son IP67 o IP68 por defecto.

Sellado IP En Conectores

Para que una conexión alcance su grado IP nominal, no basta con tener un conector IP67; también la glándula de entrada, el cable correcto y la instalación deben ser compatibles. Si la glándula tiene un diámetro de sujeción inadecuado para el cable, el sello se rompe y la protección IP desaparece. La cadena de protección es tan fuerte como su eslabón más débil.

Cadenas portacables y mangueras

Cadena Portacables

Sistema de eslabones articulados de polímero o metal que forma un canal protector para guiar cables, mangueras y líneas de datos en partes móviles de la maquinaria. Protege los cables de dobleces excesivos, torceduras y daños mecánicos durante el movimiento. Se usa en máquinas CNC, robots, grúas, mesas de corte, centros de maquinado y cualquier equipo con ejes de movimiento. El término “energy chain” es una marca registrada de igus® ampliamente usada como nombre genérico.

Radio De Curvatura Minimo

Es el radio más pequeño al que puede doblarse un cable sin que su estructura interna sufra daños. Si se dobla por debajo de este radio, los conductores internos pueden fracturarse, el aislamiento puede agrietarse y la pantalla puede romperse. En instalaciones estáticas (una sola curvatura permanente) se permite un radio mayor; en aplicaciones dinámicas (cadena portacable) se requiere un radio aún mayor, especificado explícitamente por el fabricante. Siempre consultar la ficha técnica del cable.

Ciclos De Flexion

Indicador de vida útil en cables de movimiento continuo. Expresa cuántos ciclos de flexión (doblado y extensión) puede soportar el cable antes de que ocurra una falla. Los cables estándar pueden soportar decenas de miles de ciclos; los cables de alta flexibilidad para cadenas portacables están diseñados para millones de ciclos. Es un parámetro crítico al seleccionar cables para robots y maquinaria CNC.

Fill Factor

Porcentaje máximo del área interior de una cadena portacables que puede ocuparse con cables y mangueras. La regla general es no superar el 60% del área transversal interna. Sobrecargar la cadena genera rozamiento excesivo entre los cables durante el movimiento, lo que accelera su desgaste y aumenta las fuerzas sobre la cadena, reduciendo su vida útil.

Manguera Flexible Industrial

Conducto flexible (generalmente corrugado o liso, de polímero o metal) que protege los cables de daño mecánico, salpicaduras y agentes químicos en aplicaciones donde los cables deben moverse pero no se justifica una cadena portacables completa. Las mangueras corrugadas de polipropileno son las más comunes; las de nylon ofrecen mayor resistencia química; las metálicas añaden protección contra impactos y temperatura.

Recorrido De La Cadena

Es la distancia total que recorre el extremo móvil de la cadena portacables durante su operación. Este parámetro es fundamental para calcular la longitud necesaria de cables (siempre mayor al recorrido) y para dimensionar correctamente la cadena. Una cadena mal dimensionada para su recorrido generará tensiones excesivas en los cables en los extremos del movimiento.

Instalación y diseño

Charola (Bandeja Portacable)

Sistema de canalización eléctrica formado por una estructura metálica o de fibra de vidrio con fondo perforado o sólido que soporta y organiza cables en instalaciones industriales. Las charolas perforadas (cable tray) permiten la ventilación de los cables y reducen los efectos de temperatura; las sólidas (duct) protegen mejor de líquidos y partículas. Son el sistema preferido en plantas industriales por su facilidad de instalación y modificación.

Conduit (Tuberia Electrica)

Tubería (de PVC rígido, EMT, IMC o acero galvanizado) dentro de la cual se alojan los conductores eléctricos para protegerlos mecánicamente y permitir su reemplazo sin demoler paredes o estructuras. La NOM-001-SEDE establece los tipos de conduit permitidos para cada aplicación y las reglas de llenado (porcentaje máximo del área que pueden ocupar los conductores). El factor de llenado máximo es del 40% para 3 o más conductores.

Tierra / Puesta  A Tierra (grounding)

Conexión eléctrica intencional entre partes metálicas de equipos o pantallas de cables y la tierra física. Cumple dos funciones: seguridad (en caso de falla, la corriente fluye hacia tierra en vez de a través de personas) y EMC (la pantalla de un cable apantallado solo funciona si está correctamente aterrizada). En aplicaciones con VFD, la tierra de alta frecuencia (HF earth) es crítica para el correcto funcionamiento de los variadores y para cumplir con normas de compatibilidad electromagnética.

Separación De Circuitos

Práctica de instalación que consiste en mantener separación física entre cables de potencia (que generan campos electromagnéticos fuertes) y cables de señal o instrumentación (que pueden ser afectados por esos campos). La NOM-001-SEDE y el NEC establecen distancias mínimas de separación. En charolas, los cables de potencia y control deben ir en charolas separadas o con divisores metálicos. No respetar esta separación es causa frecuente de interferencias en sistemas de control y automatización.

Ficha Técnica Del Cable

Documento técnico proporcionado por el fabricante que contiene todas las especificaciones del cable: construcción (número y calibre de conductores, materiales), propiedades eléctricas (resistencia, capacitancia, impedancia), propiedades mecánicas (radio mínimo de curvatura, rango de temperatura, resistencia a químicos), normas que cumple y certificaciones. Siempre solicitar y revisar la ficha técnica antes de comprar; una descripción comercial no es suficiente para especificar correctamente un cable industrial.

CTO (Costo Total De Propiedad)

Concepto financiero que considera no solo el precio de compra de un cable o componente, sino todos los costos asociados durante su vida útil: instalación, pruebas, mantenimiento, paros no programados por falla y eventualmente sustitución. Un cable más económico que falla con frecuencia puede tener un TCO mucho mayor que uno más caro pero más confiable. En aplicaciones críticas (producción continua, robotica, oil & gas) el TCO es el argumento clave para justificar cables de mayor calidad.

PWM (Modulacion Por Ancho De Pulso)

Técnica utilizada por los variadores de frecuencia (VFD) para controlar la velocidad y el par de los motores. En vez de variar continuamente el voltaje, el VFD enciende y apaga la corriente muy rápidamente (a frecuencias de 2 a 20 kHz) variando el ancho de cada pulso. Esto genera la señal de alta frecuencia que hace necesarios los cables especiales para VFD y produce la mayor parte del EMI en una instalación industrial con variadores.
